メディア・アート演習　

Elico Suzuki

---

ハンダづけの練習・ピエゾ素子をコンタクトマイクにする

- 廉価なアンプとスピーカーで携帯マイクをつくる
　　- 可変抵抗をつけて音量を操作できるようにする
　　　アンプはこちら　https://www.amazon.co.jp/gp/product/B00YQZDYEO/ref=oh_aui_search_detailpage?ie=UTF8&psc=1

工作をします。



1. コネクタ付きジャンパーワイヤのを真ん中で切ります（赤でも黒でもいいです）
2. ジャンパーワイヤの切った側の被覆をむき、ハンダをのせます
3. ピンソケットの足にハンダをのせます。（ピンソケットは、ピンヘッダにさしてブレッドボードにさして作業するとやりやすいです）
4. ハンダをのせたジャンパーワイヤを、ハンダをのせたピンソケットの足にくっつけ、軽くハンダごてで温め、くっつけます。
5. ピンソケットに、可変抵抗の左側と中央の足をさします。可変抵抗は右側にまわしておきます
6. ジャンパーワイヤのオス側をスピーカーにさします。
7. arudinoのGNDと9番に指し、toneMelodyを書き込みます。可変抵抗をまわすとボリューム変わるのを確認します

1. 6連のピンヘッダを2本づつ切り離します。
2. 3連のピンヘッダを、小型アンプの 左下、L ⊥ R に指します。
3. 2連のピンヘッダを、小型アンプの右下、＋ − と、上部2箇所の＋−に指します。
4. そのままブレッドボードに指し、はんだづけをします。
5. 電池ボックスにコネクタ付きワイヤーをハンダづけします。
6. ピエゾ素子にコネクタ付きワイヤーをハンダ付けします。
7. 電池ボックスを、右下の＋−につなぎます。
8. ピエゾ素子を左下のL ⊥ にさします
9. スピーカーを左上の＋ −にさします。
10. ピエゾ素子をたたいてみます。

1. さまざまなものにピックアップマイクをつけて鳴らしてみよう
2. スピーカーの電圧をしらべてみよう。
3. スピーカーのかわりにLEDをつなげてみよう
4. ピエゾ素子のかわりにピンジャックをつなげてみよう
5. ピエゾ素子のかわりに小型マイクをつなげてみよう。
6. スピーカーの代わりにピンジャックをつなげてみよう
7. 抵抗値の低い可変抵抗をつけてみよう（現在10kΩですが、5Ωなどにしてみましょう）

ピエゾ素子とは

- 圧電素子ともいいます。
- 圧力がかかると電圧が発生します→アウトをつけるとマイクになります。
- 電圧をかけると振動します→インプットをつけて電気信号を流すとスピーカーになります。
- 秋月電子などで売っていますが、100均の警報ブザーなどをばらしても入ってます
100均製品でのつくりかた　http://sec-404.com/blog-entry-107.html

ハウリング実験

マイクとスピーカーをちかづけるとハウリングを起こす
スピーカーからの出力がマイクに戻り、再度入力されることにより起こる発振現象
参考url : https://ja.wikipedia.org/wiki/%E7%99%BA%E6%8C%AF%E5%9B%9E%E8%B7%AF

→ 応用：家にあるものを改造しよう 。
　　電子楽器、100均一のブザー、扇風機、スピーカーなどは部品として使えます。http://kayanozakkicyou.seesaa.net/article/195987504.html

---

振動の視覚化/クラドニ図形

https://ja.wikipedia.org/wiki/クラドニ図形

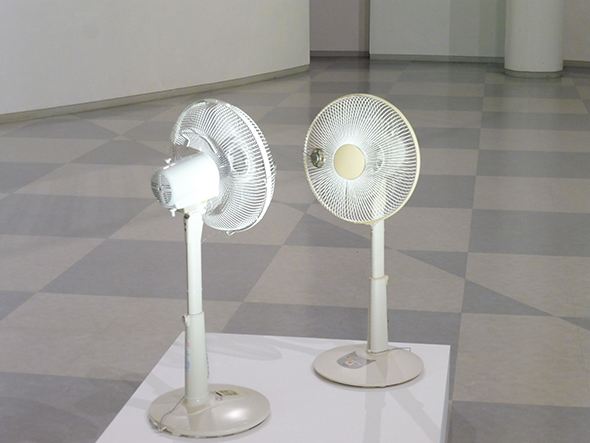

ハウリングを使った作品、先行事例

---

振動の利用
